电接点压力表的应用广泛，涵盖增压水罐水压控制、真空泵工作压力监控以及变压器温度保护控制等多个领域。熟练掌握其接线方法与注意事项显得尤为重要。
1、工作原理详解

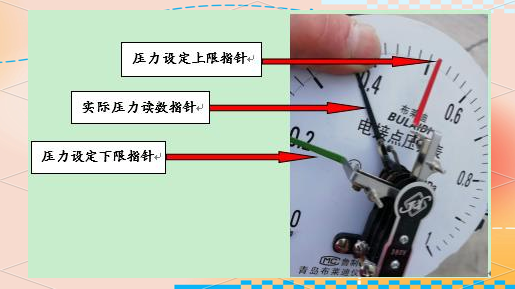

电接点压力表的核心部件包括三个指针：首先是用于读取实际压力的黑色指针，其次是设定压力下限的绿色指针，最后则是设定压力上限的红色指针。这些指针的精准配合，构成了电接点压力表精确测量的基础。
（2）具体工作原理剖析

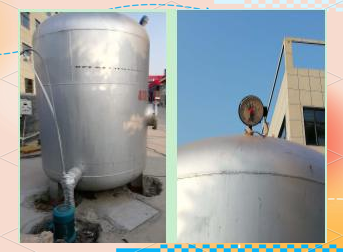

以增压水罐的水压控制为例，我们深入探讨电接点压力表的工作原理。当增压水罐内的水压低于设定的下限压力时，黑色指针会随之移动，触发绿色指针的电接点，从而启动增压设备进行补水。相反，当水压超过设定的上限压力时，红色指针会动作，电接点压力表会切断增压设备的电源，确保水压维持在安全范围内。这一系列精准的动作，都依赖于电接点压力表内部三个指针的紧密配合。

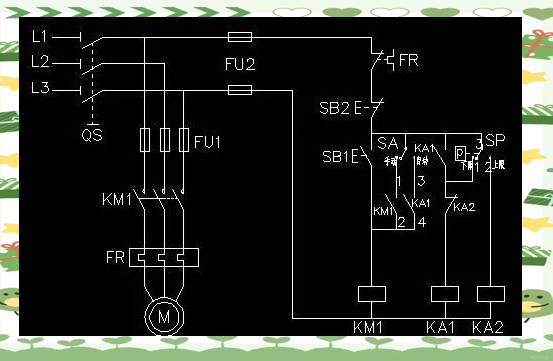

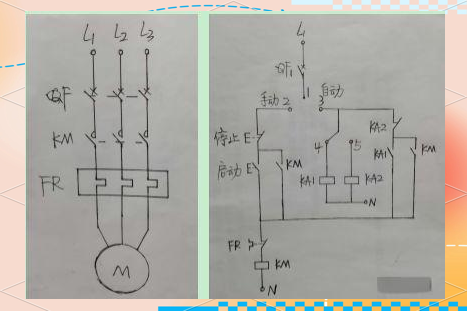

例如，当增压水罐内的压力（即表压）降至0.3MP以下时，供水电机将启动进行抽水；而当压力升至0.6MP以上时，供水电机则会停止抽水。以下图示展示了水泵电机的主回路和控制回路。
主回路是大家比较熟悉的，所以在这里就不深入探讨了。接下来，我们将重点讲解控制回路。当旋转转换开关使得1和2接通时，系统将进入手动控制模式，相关细节我们会在后续进行阐述。
当旋转转换开关使得1和3接通时，系统将进入压力表全自动控制模式。在这种模式下，实际压力指针连接的是公共线，也就是3号线，同时也是电源线。下限指针则连接着4号线，而上限指针则连接着5号线。
在供水刚开始时，表压为零，实际压力指针与下限指针相接通，即3号线与4号线相连通，这时中继KA1会吸合，使得接触器KM吸合并自锁，从而启动抽水电机开始运行。
随着抽水电机的运行，表压逐渐上升，实际压力指针会逐渐与下限指针脱离，并朝向更大的压力值方向摆动。当表压达到上限设定值时，实际压力指针会与上限指针接通，即3号线与5号线相连通，这时中继KA2会吸合，接触器KM断开，抽水电机因此停止运行。
随着用户的持续用水，表压会逐渐降低，实际压力指针也会逐渐回落。当其再次与下限指针接通时，系统便开始新一轮的循环供水过程。
2、接线详解
电接点压力表的接线关键在于正确识别公共线、下限线及上限线。在常规情况下，一张规范的压力表接线图中，黄线通常作为公共线（即电源线）使用，绿线代表下限线（启动线），红线则表示上限线（停止线），而黑线则用于接地。
（2）然而，在实际操作中，有时会遇到不符合规范的压力表。按照上述颜色接线后，转换至自动模式并通电试机，却发现电机无法工作。这时，就需要采用第二种方法来解决问题。

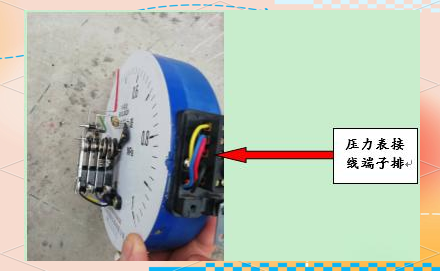

在压力表的接线盒内，通常会有4根线，其中与金属外壳相连的那根是地线，这根线一般比较容易找到。接下来，我们使用万用表通断档来测量剩余的3根线，找出其中相通的那2根。
将电源线（即公共线）和启动线接到这两根线上，暂时不必在意这两根线的顺序。这样，最后剩下的那根线就自然确定了，它应该接停止线。
完成接线后，将转换开关打至自动位置，并通电试机。此时，注意观察表压的变化。如果当表压达到上限时，水泵能够自动停机，那么就说明接线是正确的。
但如果表压达到上限而水泵并未停机，那就说明电源线（即公共线）和启动线的位置可能接反了。这时，我们只需将这两根线的位置互换，然后重新接线即可。

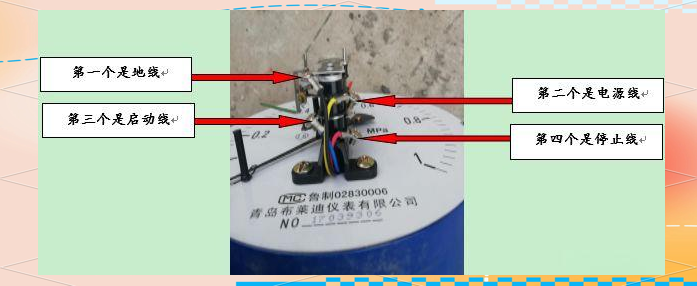

（3）另外，还有一种更直观的方法来接线，那就是直接查看表针结构进行接线。在正对着压力表正面时，从外向里观察，依次为：地线、电源线（即公共线）、启动线和停止线。这种接线方法同样适用于某些特定情况。
3、常见故障及处理
在压力表的使用过程中，有时会遇到指针频繁摆动，导致指针与指针之间频繁接通和断开，这样容易造成接触部位打火，长时间下来，接触不良的问题就会出现，进而影响电路的导通。为了避免这种情况，我们不建议在压力表的控制回路中使用功率较大的接触器，而是应该选用功率较小的中继继电器。这样不仅可以确保电路的稳定，还能有效延长压力表的使用寿命。
